UGEFP盾构机-掘进机电缆6/10KV

作者： admin来源：本站时间：2019-01-10

盾构机电缆额定电压：产品标准：

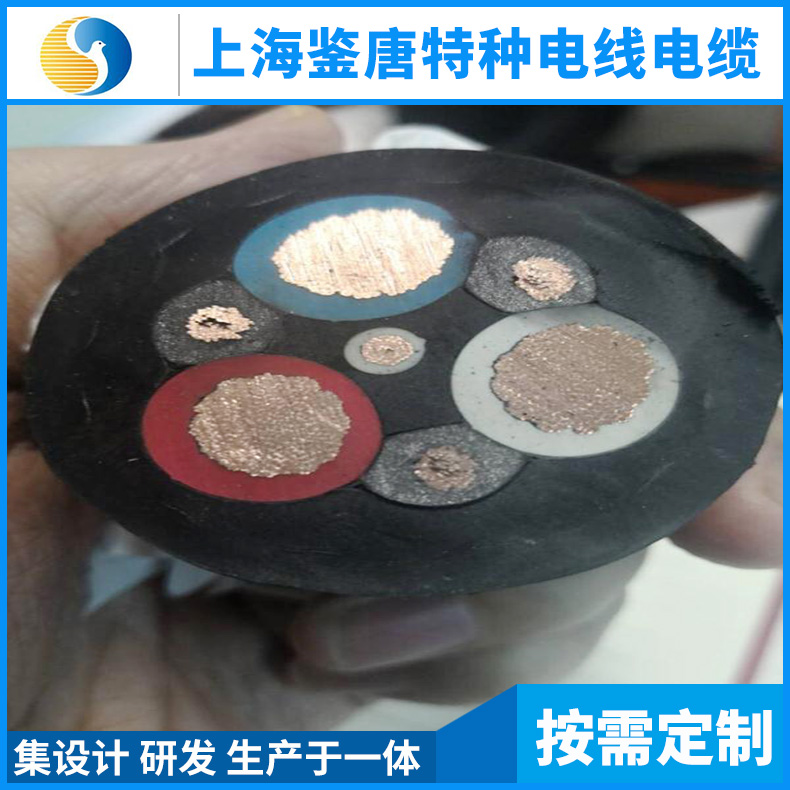

SL.JT215—90 UGEFP和UGEFHP型电缆由3根绝缘屏蔽的主线芯和1个(或3个)地线组成。成缆后外面挤包黑色氯丁橡皮护套。
该电缆采用导体屏蔽、绝缘屏蔽、电场均匀、安全可靠。导体长期工作温度可达90，最低环境温度：UGEFP型电缆-15℃，UGEFHP型电缆为-35℃导电线芯：采用镀锡软铜线，其性能符合GB3956—83。
导体屏蔽：导体外面挤包半导电橡皮绝缘：采用乙丙橡皮，其性能符合GB7594.8—87中XJ—30A型。
绝缘屏蔽：绝缘外面挤包半导电橡皮地线：导体包覆半导电橡皮。
成缆：3个主线和1个地线围绕半导电橡皮填芯按右向成缆。3个地线时分别放在主线芯之间，不增加成缆外径。护套：护套橡皮性能符合GB7594.7—87中XH—03A型护套橡皮。型电缆采用黑色氯丁橡皮护套。UGEFHP型电缆采有黑色耐寒氯丁橡皮

规格	规格型号	电缆外径	20度时主芯线电阻
3.6/6KV	3×25+3×10	52	400
	3×35+3×10	56	360
	3×50+3×16	62.7	320
	3×70+3×16	66.2	280
	3×95+3×16	72.5	250
	3×120+3×25	75.7	230
	3×150+3×25	80.1	210
	3×185+3×35	86.2	190
6/10KV	3×25+3×10	54.7	450
	3×35+3×10	59.5	400
	3×50+3×16	63.5	350
	3×70+3×16	68	310
	3×95+3×16	74.2	280
	3×120+3×25	77.5	260
	3×150+3×25	83.6	230
	3×185+3×35	88	200
