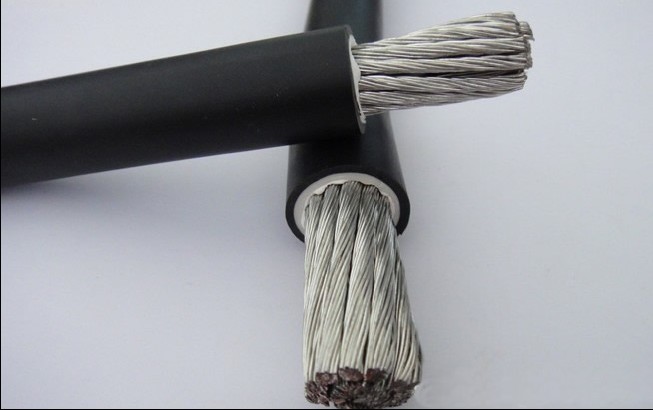

JBQ /JHXG电机接引电缆

作者： admin来源：本站时间：2018-08-31

一，适用范围：
适用于交流额定电压6000V及以下的电机绕组的引出连接用。
二，使用特性：
电线导体的长期允许工作温度应不超过70℃。具有良好的柔软性及耐热、耐溶剂性。
三，型号和名称：
JF(JBF) 铜芯聚氯乙烯复合物绝缘电机绕组引接电缆(电线)
JV(JBV) 铜芯聚氯乙烯绝缘电机绕组引接电缆(电线)
JXN(JBQ) 铜芯橡皮绝缘护套电机绕组引接软电缆(电线)
JXF(JBHF) 铜芯橡皮绝缘氯丁护套电机绕组引接软电缆(电线)
用途
该型号产品为交流额定电压1140V及以下的B级绝缘电机、电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电线。
型号及名称
JBQ 橡皮绝缘护套引接线
1 镀锡铜导体
2 隔离层(如果有的话)
3 橡皮绝缘层
4 橡皮护套层
JBQ型1140V
标称截面(mm2) 导电线芯结构(mm) 绝缘标称厚度
(mm) 护套标称厚度
(mm) 电缆最大外径
(mm) 电缆参考重量(kg/km) 20℃导体电阻≤(Ω/km)

型号	标称截面mm2	导体结构 No/㎜	产品近似直径mm		近似密度公斤/KM
型号	标称截面mm2	导体结构 No/㎜	标称外径/下限	外径上限	近似密度公斤/KM
JHXG	0.75	24/0.20	2.1	2.3	9.9
	1	32/0.20	2.3	2.5	12.8
	1.5	30/0.25	2.5	2.7	15.5
	2.5	49/0.25	3.0	3.2	21.2
	4	56/0.30	3.7	3.9	33.5
	6	84/0.30	4.2	4.4	50.8
	10	84/0.40	5.2	5.4	76.1
	16	126/0.40	7.0	7.2	124.8
	25	196/0.40	8.3	8.5	185.5
	35	276/0.40	10.2	10.4	285.0
	50	396/0.40	11.5	12.1	384.3
	70	360/0.50	13.7	14.3	542.1
	95	475/0.50	15.7	16.3	742.5
	120	608/0.50	17.7	18.3	984.9
	150	756/0.50	19.9	20.5	1226.8
	185	925/0.50	20.5	22.5	1551.0
	240	1221/0.50	22.4	24.4	1890.0
