伺服控制系统综合电缆

作者: admin来源: 本站时间:2019-09-16

1.产品应用

 1)工业电器设备内部与外部的连接线

2) 使用温度:-55~200℃
3) 耐油性能:符合IEC 60811-2-1,902 和903
4)  阻燃特性:符合IEC60332-1 和VW-1
5) 弯曲半径:≥40mm
6) 线材重量:71.6g/m (标称)
7)符合RoHS 环保要求

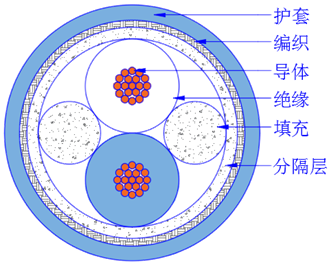

2.产品结构设计
导体:20AWG 19/0.203mm 镀银绞合软铜线,外径1.0mm.
绝缘:低密度PTFE,2.54±0.15mm, 平均厚度:0.76mm,绝缘颜色:白,蓝
填充:PTFE 材料
分隔层:低密度PTFE带绕包
编织:Φ6.1mm, AWG38(0.10mm) 镀银铜线编织,编织密度:≥92%
护套:FEP, 蓝,≤7.0mm,平均厚度:0.4mm
3. 产品特性
3.1.护套材质:FEP
断裂伸长率:≥200%
抗张强度: ≥13.8MPa
3.2.电性能
导体电阻:≦36.7Ω/km at 20℃
绝缘电阻: ≥5000MΩ.km  @20℃
特性阻抗:120±15Ω   @1MHz
衰减 dB/100m: 0.3(0.1MHz),1.1(1MHz),2.8(5MHz),3.9(10MHz),5.7(20MHz)
传输延迟:4.1ns/m (标称)
对内延时差:≤10ps/m
耐电压:1000V rms 芯*芯 , 不击穿; 500V rms 芯*屏 不击穿
