作者: admin来源: 本站时间:2018-11-16

物探电缆是地球物理勘探作业的专用电缆,广泛用于石油、水电、煤炭、冶金以及工程地质野外作业传输信号;另外我司物探电缆还可作为地质钻探测井专用电缆,主要用于化工、水电、煤炭、石油、冶金、核工业等工程部门各类地质钻孔的顶角和方位角测量以及井下测井信号的传输。
【物探电缆】产品特点
一、本产品能适应野外施工中地形复杂、流动性大、收发频繁、气候严峻、信号微弱等工作条件;
二、根据用户要求可生产不同道数、不同间距、不同长度、不同环境要求的特殊物探电缆系列产品;
三、我司物探电缆特殊结构设计,线缆高柔性、耐弯曲、绝缘性能好、抗干扰性能强,另外产品还极具耐磨、耐寒、耐油、防水、抗拉、抗老化等特性;
四、多芯可选择采用小节距对绞,有效提高串音防卫度;另外以高遮密度的网状铜线覆包电缆的屏蔽结构、细密而高导通率、高响应率的屏蔽镀锡铜线以最大的吸收与最快的传导而遮蔽、过滤干扰、以确保传输信号的干扰最小;
五、环保标准,选用的优质原材料加工物探电缆以确保线缆各项检测指标都符合国家环保标准;
六、经用户使用证明其机械性能、电气性能和防水性能都能满足野外作业要求。
【物探电缆】线缆结构
  导体:多股精绞柔软无氧裸铜丝/镀锡铜丝(导体材质可选)
  绝缘:优质PE材料绝缘,具有良好的电绝缘性能。
  颜色:芯线颜色标识,棕、黑、蓝、紫、粉红、橙
       (芯线颜色还可自行选订)
  内屏蔽:铝箔麦拉绕裹、镀锡铜网编织屏蔽。
  排流线:(可选)与导体同规格排流效果,方便线束屏蔽加工。
  成缆:优化成缆绞合节距、多芯可先对绞再行优化成缆。
  屏蔽:裸铜丝或镀锡铜网编织屏蔽(可选),密度85%以上
  护套:进口PUR护套橙色、绿色、黑色或灰色。
【物探电缆】部分技术参数

导体直流电阻20℃Ω/km:  ≤82
线间电容1KHZpf/100m:   ≤9.8
抗拉强度(kg):               ≥70
工作电压(V):                 200V  300V/500V
线间绝缘电阻MΩ/km:      ≥500
工作环境温度:                   -45℃—+250℃


      本公司生产有 光纤复合探测电缆,视频传输勘探电缆,485信号传输综合电缆,承拉抗拉1000KG复合电缆,特种要求定制探测电缆等
      电缆中间有一根抗拉500KG以上的钢丝绳作为承重单元。使电缆可以附带仪器仪表等深入1000-5000米深的井道,坑道及岩洞中进行正常工作。

电缆的内外都可以承受120-250°C的高温,从而将电缆的使用寿命大化,能够更好的为客户节约成本,这个技术是其他电缆品牌无法比拟的。
另外,特殊的外护套也可抗拒井下腐蚀性气体,原油等。

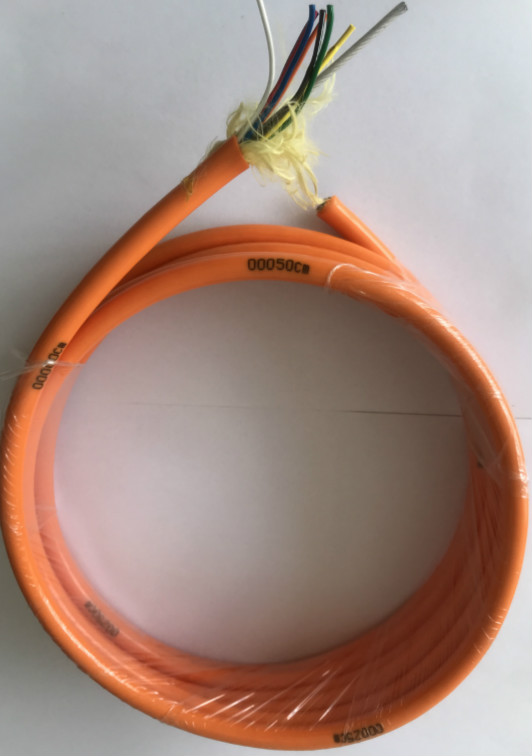

●线缆结构
导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准

绝缘材料:特殊混合材料绝缘
颜色代码:分色或数字编码
抗拉元件:聚酯纱纤维以及凯夫拉抗拉防弹丝填充条
芯线结构:防扭结构分层;分组式间隙填充;双绞成对结构后分层集束
绕包材料:柔性无纺布带
内护材料:改性低粘度强力挤压内护套(可选)
屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上
护套材料:特殊PVC/ PUR材料
护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)
